Фланцы стальные – специальные детали, которые используются для соединения трубопроводов, оборудования и сосудов. Обеспечивают герметичность, надежность, удобство монтажа и демонтажа систем. Имеют различные формы, размеры и характеристики, в зависимости от условий эксплуатации и требований к трубопроводной арматуре.
Как устроен стальной фланец

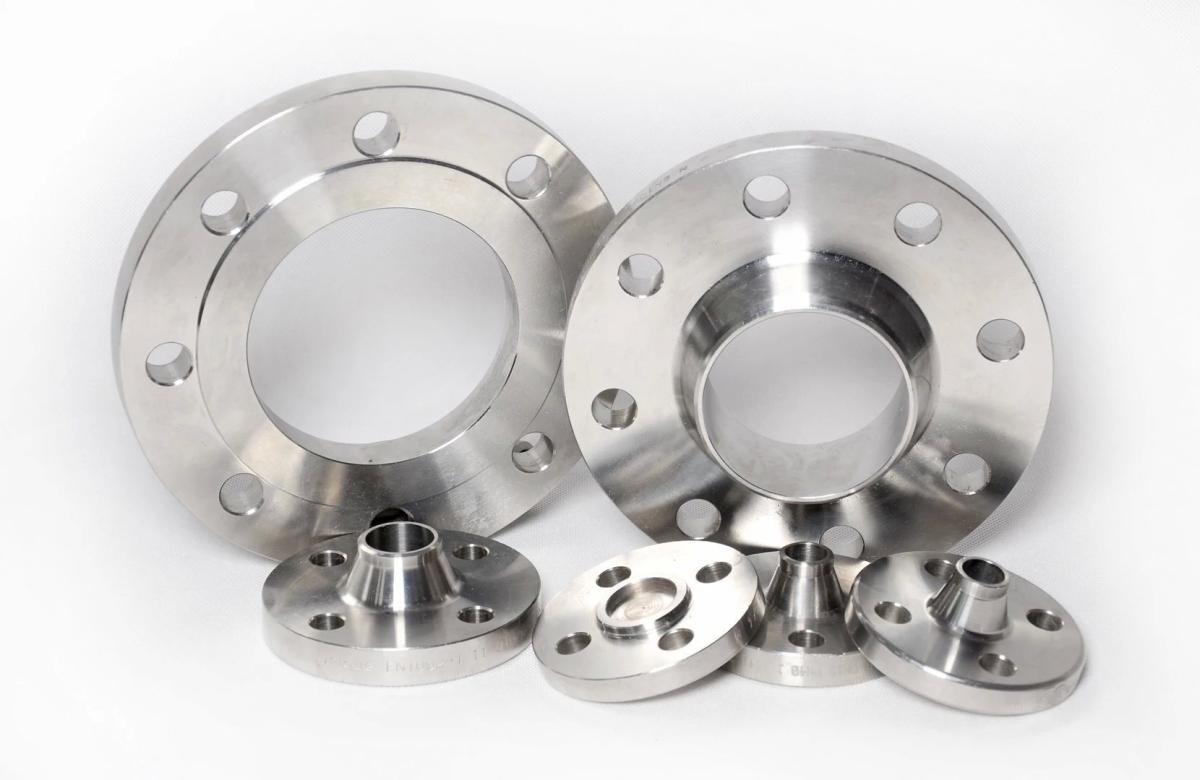

Кольцеобразная деталь фланец стальной имеет проходное отверстие по центру, которое соответствует диаметру трубы, а также ряд небольших отверстий по периметру. Крепежные отверстия служат для закрепления детали на трубопроводе или другом элементе с помощью болтов или шпилек. Для улучшения герметичности между арматурой устанавливаются прокладки из различных материалов.
Фланцы стальные бывают разных типов по конструкции корпуса:
- Плоские – имеют плоскую прижимную поверхность (зеркало) и надеваются на трубу перед сваркой. Изготавливаются по ГОСТ 12820-80 и применяются для соединения трубопроводов с низким давлением (до 2,5 МПа) и температурой (до 200°C).
- Воротниковые – отличаются выступом в форме усеченного конуса по внутреннему диаметру и привариваются к трубе встык. Их производят по ГОСТ 12821-80. Используются для того, чтобы соединять трубопроводы высокого давления (до 25 МПа) и температурой (до 450°C).
- Свободные – для них характерно отверстие большего диаметра, чем труба. Крепятся к ней с помощью втулки или муфты. Они изготавливаются по ГОСТ 12822-80. Служат для соединения трубопроводов, испытывающих переменные нагрузки или большие перемещения.
Фланец стальной является одним из самых распространенных видов, так как обладает высокой прочностью, долговечностью и устойчивостью к коррозии.
Функции
Фланцы стальные необходимы для обеспечения следующих функций:
- Соединение трубопроводов различных диаметров, материалов и форм с оборудованием, сосудами, насосами, клапанами и другой арматурой.
- Обеспечение возможности разъединения системы для ремонта, очистки, замены или модернизации.
- Регулирование расхода, давления и направления потока рабочей среды трубопровода.
- Компенсация температурных деформаций, гидравлических ударов и вибраций в системе.
Арматура применяется в различных отраслях промышленности, где используются трубопроводные системы для перемещения жидких, газообразных или смешанных сред. Например, в нефтегазовой, химической, энергетической, металлургической, пищевой и других отраслях.
Как выбрать стальные фланцы для трубопровода
При выборе стальных фланцев для трубопровода необходимо учитывать следующие факторы:
- Диаметр, длина и материал трубы, к которой присоединяется фланец.
- Давление, температура и агрессивность рабочей среды, которая проходит по трубопроводу.
- Вид фланца, его конструкция, размеры и характеристики.
- Тип и размер крепежа (болтов или шпилек), который используется для стяжки арматуры.
- Характеристики прокладки, которая используется между фланцами.
Для правильного подбора стальных фланцев стоит обратиться к специалистам компании Armax, которая занимается продажей металлической трубопроводной арматуры. Они помогут вам выбрать оптимальный вариант арматуры для конкретного трубопровода, а также предоставят качественный сервис и гарантию на свою продукцию.
